廣分檢測技術（蘇州）有限公司是一家綜合性檢測認證機構和總部廣分檢測院（廣州）質檢有限公司攜手共創輝煌。
全國服務熱線：
0512-65587132
全國服務熱線：
0512-65587132
檢測項目：礦井提升、高爐卷揚、大型澆鑄、石油鉆井、大型吊裝、繁忙起重、索道、地面纜車、船舶 和海上設施等用途的圓股及異形股鋼絲繩、鋼絞線檢測
檢測標準：GB/T 10120-2013 金屬材料 拉伸應力松弛試驗方法
檢測周期：具體檢測周期來電咨詢
|
將試樣加熱至規定的溫度，在此溫度下保持恒定的拉伸應變，測定試樣的剩余應力值。整個試驗過程既可以是連續的，也可以是不連續的。

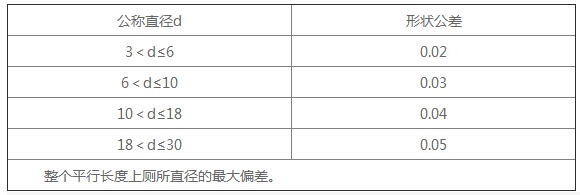

應力松弛試驗標準 GB/T 10120-2013 金屬材料 拉伸應力松弛試驗方法 ISO 15630-1:2010 鋼筋混凝土用鋼和預應力混凝土用鋼--試驗方法--第1部分：鋼筋、盤條和鋼絲 應力松弛樣品要求 鋼絲繩、鋼絞線長度要求1.5m 試樣應采用避免產生殘余變形或表面缺陷的方法加工。 圓形截面試樣的形狀公差  GB/T 10120-2013 試驗程序 1.室溫彈性模量的測定 為了保證伸長測試的正確操作，應測定室溫彈性模量。彈性模量的測量值應在彈性模量預期值的±10%范圍內。彈性模量預期值通常是通過拉伸試驗確定的，使用引伸計的性能與應力松弛試驗使用的引伸計具有同等性能。 2.試樣的加熱 試樣應加熱至試驗規定溫度（T）。調整試驗爐加熱控制系統使溫度分布符合要求，試樣、夾持裝置和引伸計在試驗開始前都應達到熱平衡。 試樣應在加載前至少保溫1h，除非產品標準另有規定。試樣加載前的保溫時間不得超過24h。 升溫過程中，任何時間試樣溫度不得超過規定溫度（T）上偏差。如果超出，應在報告中注明。 3.總應變的應用 試驗力應施加在試樣的軸線上。盡量減少試樣上的彎曲和扭轉。 初始應變和對應的初始應力的測定精確度至少為±1%。 在加載過程中，采用自動記錄裝置或通過遞增的方式施加試驗力并記錄每個力的增量對應的伸長量來獲得應力-應變或力-位移圖。 應繪制和評估高溫應力-應變圖，保證伸長測量的正確。 4.保持應變 在整個試驗過程中，總應變值應保持基本恒定。根據控制方式的不同，總應變的控制值不同。對于采用力控制加載的方式，通過逐漸減少應力使總應變值應控制為總應變的規定值。對于人工進行力調整的方式，實際上只是采用力的遞減方式使測量應變返回到總應變；對于伺服控制總應變來講，力的調整是通過遞減或遞增的方式進行的，應變波動范圍大約控制在±1%以內。 5.記錄 整個試驗過程記錄溫度、時間、剩余應力，并繪制應力松弛曲線。 6.試驗結束 試驗結束時，在保持剩余力Fn的條件下降溫。降到室溫時測定卸載彈性模量。卸載彈性模量對于試驗中斷需要恢復試驗是必需的數據。 7.試驗中斷 試驗中斷時，按以下步驟進行： a）在剩余應力Fn條件下冷卻； b）測定室溫彈性模量； c）如果彈性模量的測定值是可接受的，采用試樣在中斷時刻的剩余應力Fn的半值； d）加熱至規定溫度并保溫1h； e）增加力至Fn，觀察引伸計的輸出信號，5min后記錄引伸計輸出值，用這個值作為每個試驗重新進行的控制數據，試驗中斷重新恢復試驗的程序示意圖見下圖。
|
